Удлинители на металлической катушке с щитками 380В/220В и пакетными кулачковыми переключателями

(производство ООО «РВМ Электромаркет»)

ООО "РВМ Электромаркет" осуществляет разработку, производство и реализацию силовых электрических удлинителей на катушке с установленными щитками распределения и защиты, с функцией пакетного переключения и выключения, выполненными на пластиковом боксе. Изделия комплектуются силовыми разъемами и НВА ведущих европейских производителей (PCE, ABL Sursum, Siemens, Legrand, ABB) и выполняются со степенями защиты IP44 и IP67.

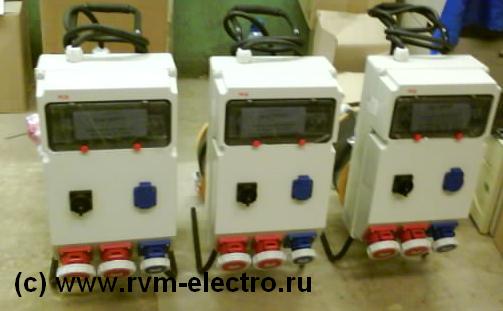

Щитки комплектуются кабелем марки КГ - от 3*4 до 5*4, и могут передавать в качестве нагрузки до 21 000 Вт мощности, множеством различных комбинаций силовых разъемов и защитных выключателей (автоматы защиты, диффавтоматы, УЗО), а также пакетными переключателями различных модификаций. Ниже представлен, в качестве примера, один из кабельных соединителей "РВМ Электромаркет" с функцией пакетного переключения.

Для заказа изделия с необходимыми техническими параметрами, необходимо заполнить специальный бланк-заказа.

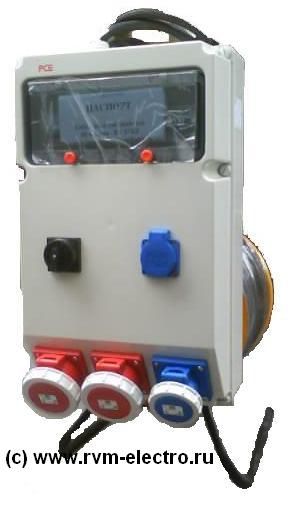

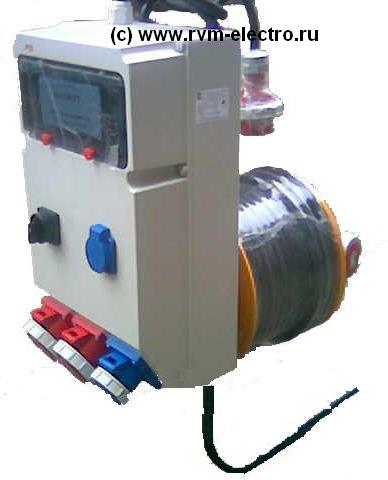

Удлинитель с блоком защиты и распределения (щиток 380В/220В) на стальной катушке - КС-18, 4-18-7507:

Кабель: КГ 5х2,5 - 40 метров (катушка) + 1 метр (блок распределения, прямое подключение) - на металлической катушке и стойке "РВМ Электромаркет"

Блок распределения: пластиковый на 13 модулей с закрывающимся окном под модульное защитное НВА (PCE, Австрия, ide, Испания)

Вилка: СЕЕ 380В, 3p+N+E - 16 А, степень защиты IP67 (PCE, Австрия, ABL Sursum, Германия)

Розетки: СЕЕ 380В/16А, 3p+N+E - 2 шт., СЕЕ 220В/16А, 2p+E  - 1 шт., СЕ 220В/16А, 2p+E, "Schuko" - 1 шт. - степень защиты IP67 (ABL Sursum, Германия и PCE, Австрия)

Автоматические выключатели: 3р 16А - 2 шт., 1р 16А - 2 шт. (ABL Sursum, Германия, Siemens, Германия, Moeller, Австрия)

Дифференциальный автоматический выключатель: 4р 25А, 30mA - 1 шт. (Legrand, Франция, ABB, Швейцария)

Пакетный переключатель: 16А, двухпозиционный, L-P (Koncar, Хорватия, Spamel, Польша)

Мощность: 10 000 Вт

Кабельный соединитель может подключаться тремя способами: полное подключение - блок распределения подключен к источнику питания на катушке, кабель размотан на полную длину и подключён к основному (стационарному) источнику питания; прямое подключение через блок распределения - блок распределения подключен через собственный кабель длинной 1 метр к основному (стационарному) источнику питания, без подключения к розетке на катушке; прямое подключение через катушку - кабель подключён к основному (стационарному) источнику питания, напряжение снимается с розетки, установленной на катушке, без распределения напряжения на блок распределения.
